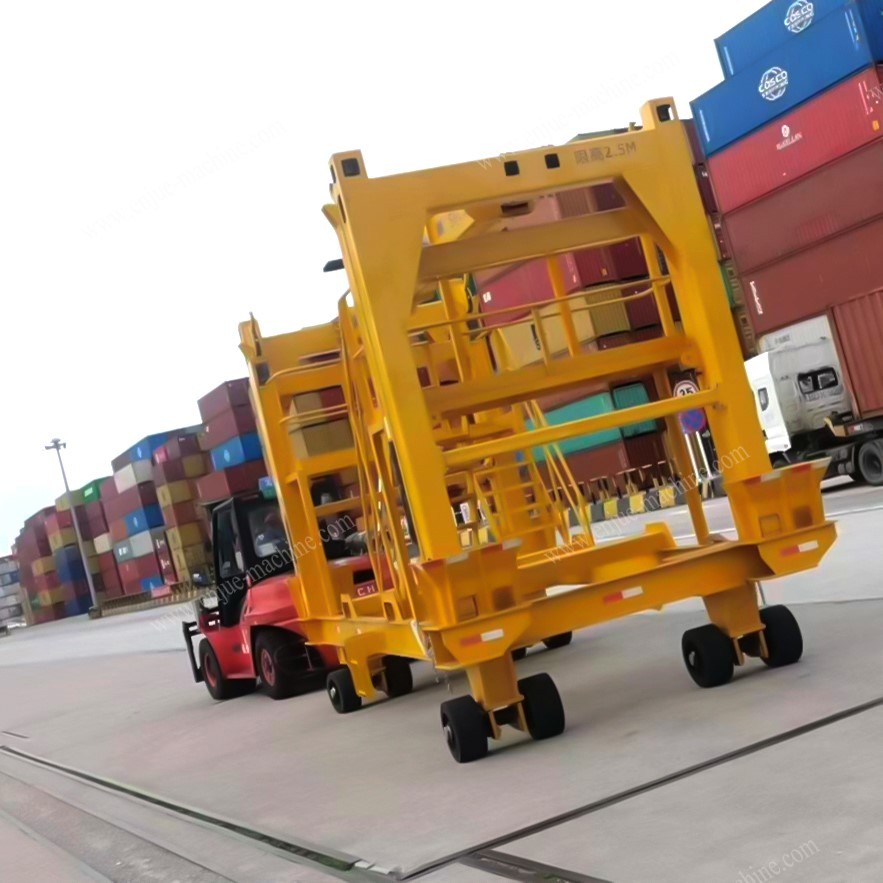

En les operacions de manipulació de contenidors d'alta-intensitat a ports, patis i altres ubicacions, els esparcidors mòbils de-altura de contenidors serveixen com a dispositius d'elevació auxiliars i s'utilitzen àmpliament per aixecar càrrega de gran mida, contenidors-oberts i bastidors plans. El mètode de connexió entre ells i el dispositiu d'elevació principal està directament relacionat amb la seguretat i l'eficiència de l'operació.
S'utilitza un mecanisme de seguretat dual de "connexió de pins i connexió de ganxo" entre l'escampador de contenidors de sobre-altura mòbil i el
bastidor elevador de contenidors.
Aquest article en proporcionarà una anàlisi detallada.
1. Visió general del mecanisme de connexió
La connexió entre elesparcidor de contenidors de més-alturai el dispositiu d'elevació principal es divideix en dos nivells:
Connexió principal: Pin i Pin Sleeve Fit
El dispositiu d'elevació s'insereix a les mànigues de passador de les quatre caixes cantoneres de l'-separador de contenidors d'altura superior a través de quatre passadors, formant la connexió bàsica.
Aquesta estructura suporta la càrrega vertical principal i assegura que la posició relativa entre el dispositiu d'elevació i elesparcidor de contenidors de més-alturaestà fixat.
Connexió auxiliar: connexió de ganxo
A més de la connexió pin, elesparcidor de contenidors de més-alturatambé està equipat amb ganxos que corresponen als ganxos del dispositiu d'elevació, formant un dispositiu mecànic anti-desenganxament.
Aquest disseny s'utilitza principalment per evitar el despreniment accidental causat per vibracions, càrrega excèntrica o desgast del pin.
Principis de disseny i consideracions d'enginyeria
Estructura-totalment mecànica i lliure d'energia
La superestructura en si no té font d'energia hidràulica o elèctrica; les seves accions d'extensió, retracció i bloqueig depenen totalment de la grua. Aquest disseny del nostreesparcidor de contenidors de més-alturasimplifica la complexitat del sistema i millora la fiabilitat, però també imposa requisits més alts sobre la precisió i l'estabilitat de les connexions mecàniques. El mecanisme de doble-connexió està dissenyat específicament per compensar les possibles deficiències de l'estructura lliure-de potència en termes de resistència a l'impacte i anti-afluixament.
Lògica anti-desenganxament de connexions de ganxo
En les connexions de pins, si hi ha un petit espai o càrrega d'impacte entre la grua i la superestructura, el passador pot lliscar gradualment fora de la funda del pin. El ganxo funciona com a contenció auxiliar, proporcionant les següents proteccions:
Limitació axial: restringeix el moviment axial del passador;
Prevenció de desalineació lateral: evita el desplaçament relatiu entre la grua i la superestructura.
Seguretat redundant: fins i tot si el pin falla, el ganxo encara pot mantenir la connexió bàsica.
Requisits de concordança dimensional i estandardització
El document indica clarament que "les dimensions del ganxo han de coincidir amb les del ganxo de la grua", el que significa:
L'amplada d'obertura del ganxo, la profunditat de la ranura i el mètode de bloqueig han de ser totalment compatibles amb la grua principal.
La superestructura ha de ser intercanviable amb grues de diferents marques.
El disseny hauria de tenir en compte les funcions de muntatge/desmuntatge ràpid i de-correcció d'errors per millorar l'eficiència operativa-del lloc.
Elesparcidor de contenidors de més-alturaEl mecanisme de connexió dual de la superestructura de "ganxo de venda de transferència" reflecteix el concepte de disseny de "seguretat redundant" i "fiabilitat mecànica" en el disseny de la maquinària portuària. En condicions complexes de no potència, càrrega elevada i compatibilitat amb múltiples-marques, aquest mecanisme proporciona una garantia sòlida per al funcionament segur i eficient de la superestructura.
En el futur, a mesura que els terminals automatitzats exigeixen una major compatibilitat i seguretat dels equips, s'espera que estructures similars de connexió dual esdevinguin configuracions estàndard a la indústria.
